결선도와 기능설명은 아래에 있습니다

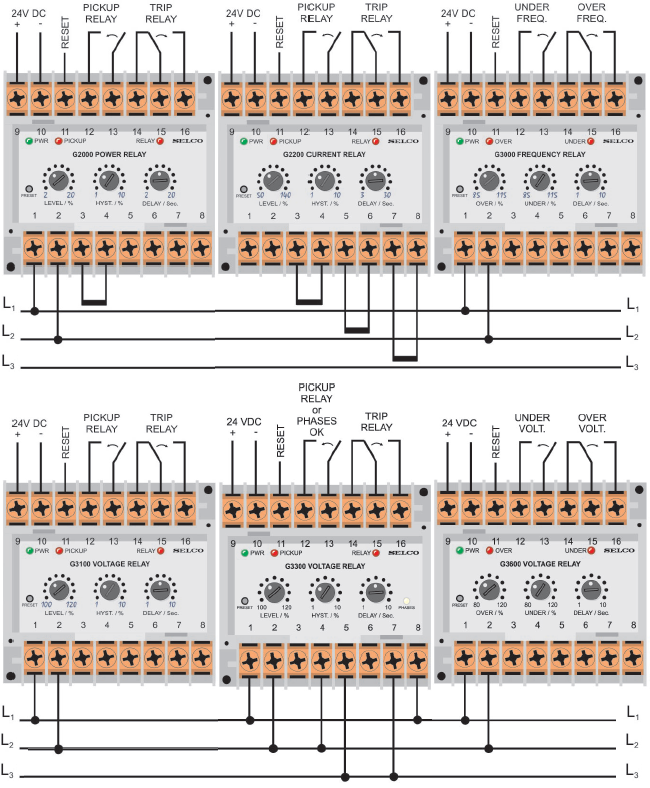

G시리즈 Relay 결선도







T 시리즈 Relay 결선도

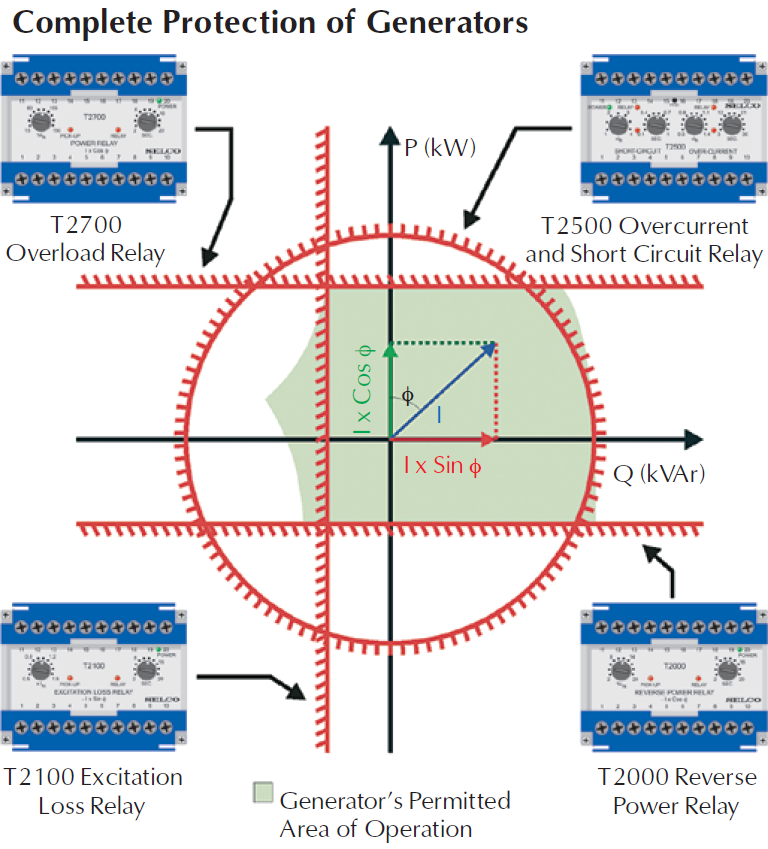

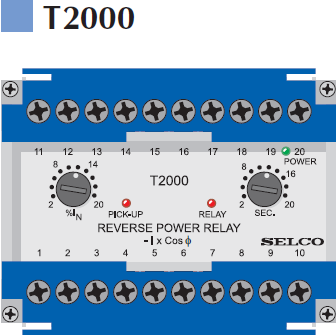

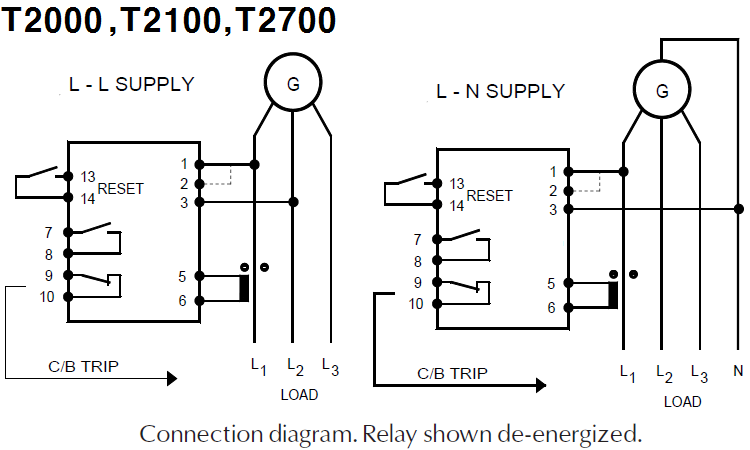

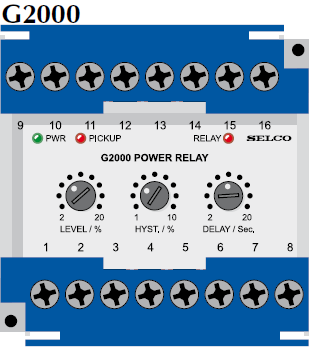

T2000  G2000  REVERSE POWER RELAY
병렬운전중인 어느 발전기엔진속도가 느려지면 역전류가 그 발전기로 흘러들어갑니다. 이 전류를 검출하여 발전기가 모터로 동작하지 않도록  발전기 차단기를 TRIP해서, 엔진을 보호합니다.


T2100  EXCITATION LOSS RELAY
병렬운전중인 어느 발전기가 낮은 EXCITATION을 가지면 많은 유도전류가 그 발전기로 흘러 들어갑니다. 이 전류를 검출하여 이상있는 발전기의 차단기를 TRIP하며 그 발전기의 과부하를 막습니다.

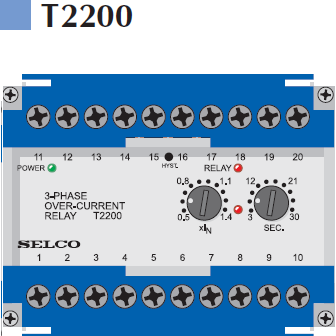

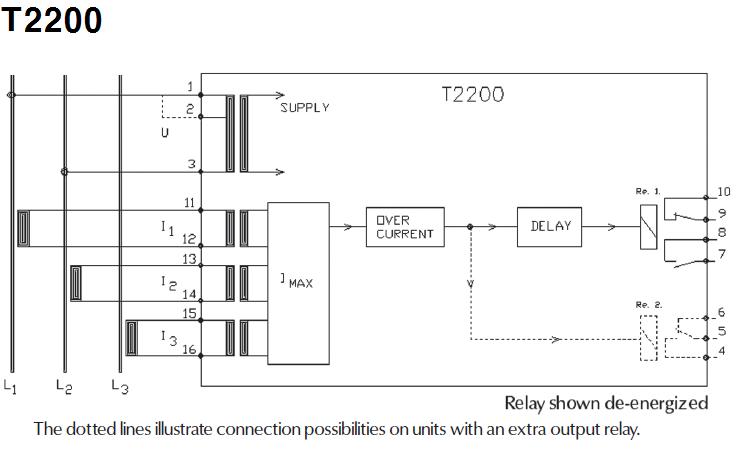

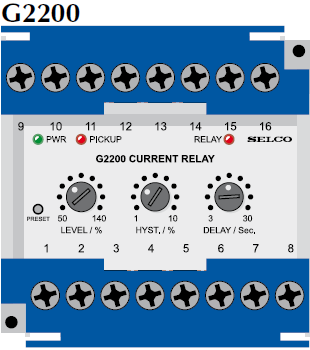

T2200  G2200  OVER CURRENT RELAY
많은 응용분야를 가지며 보호,통제,감시를 위해 3상,단상의 전류를 검출합니다.  세 입력전류중 최고치를 검출하며, 설정치를 초과하면 출력RELAY가 설정된 시간이후에 동작합니다.

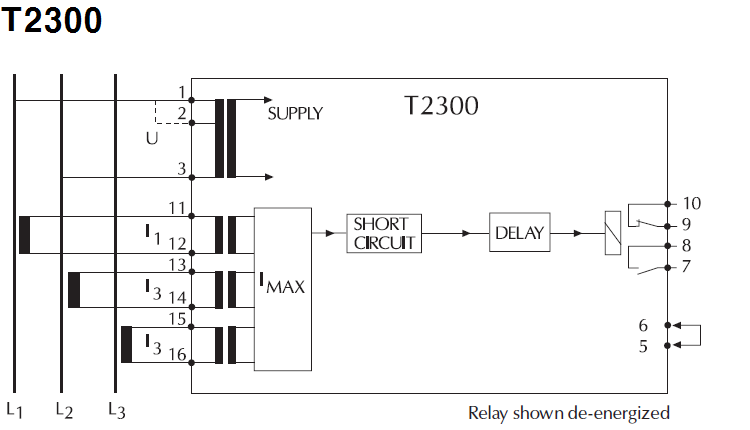

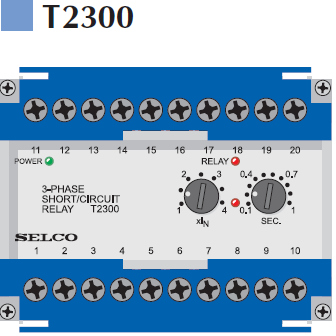

T2300  SHORT CIRCUIT RELAY
CIRCUIT BREAKER를 TRIP함으로서 SHORT CIRCUIT을 통해 일어나는 피해로부터 발전기,송수전전기설비를 보호하기 위한 3상 RELAY입니다. 동작원리는 T2200과 같고 TIME DELAY가 0.1초정도입니다.

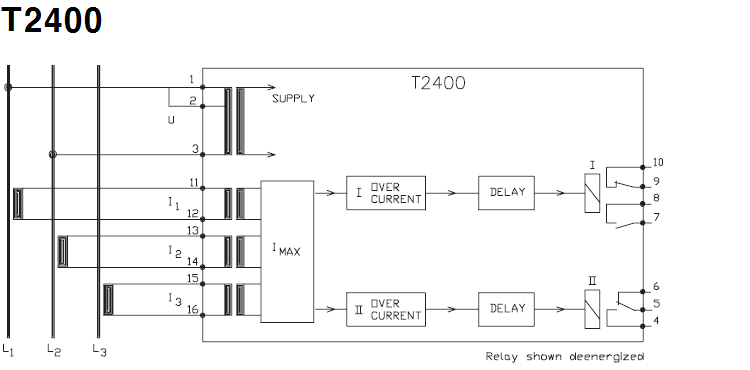

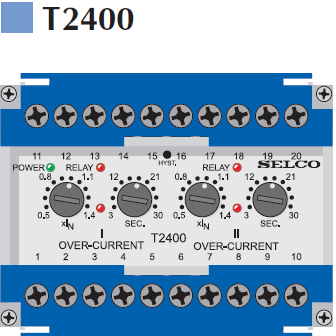

T2400  DUAL OVER CURRENT RELAY
OCR 2개의 결합으로 이루어져 발전기,송수전전기설비를 감시 보호합니다. 발전기보호의 전형적인 응용은 과전류기능으로 발전기BREAKER를 TRIP하는 것이고 또 다른 기능은 불필요한 사항을 TRIP하는 것입니다. 두가지 기능은  불필요한 부하치를 2단계로 TRIP하는데 쓰일수 있습니다. 동작원리는 T2200과 같습니다.

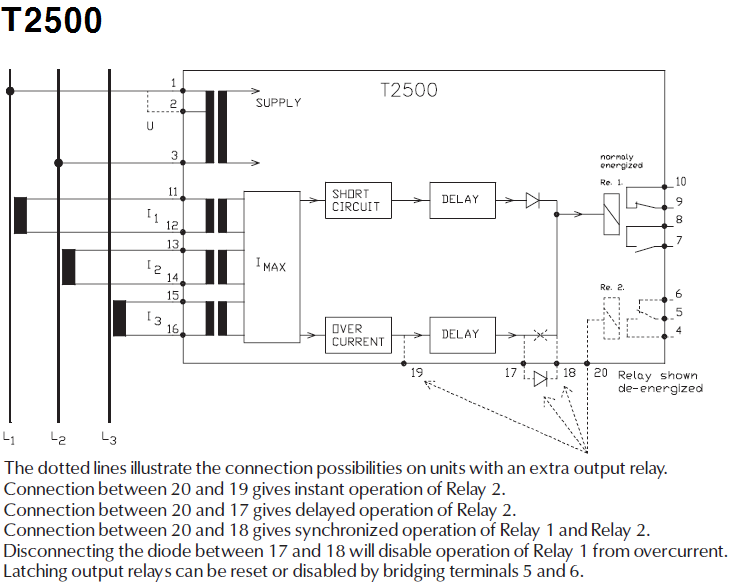

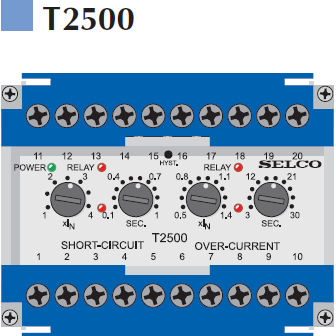

T2500  OVER CURRENT & SHORT CIRCUIT RELAY
고전류에 의한 열적손실과 고장을 막기위해 즉각적인 SYSTEM BREAKER의 TRIP으로 발전기,송수전전기설비를 보호하기 위한 3상RELAY입니다. 동작원리는 T2200과 같습니다.

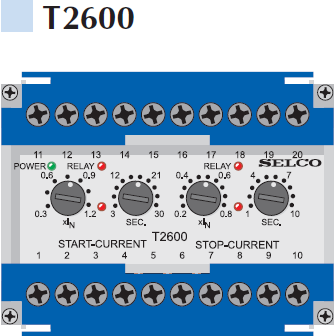

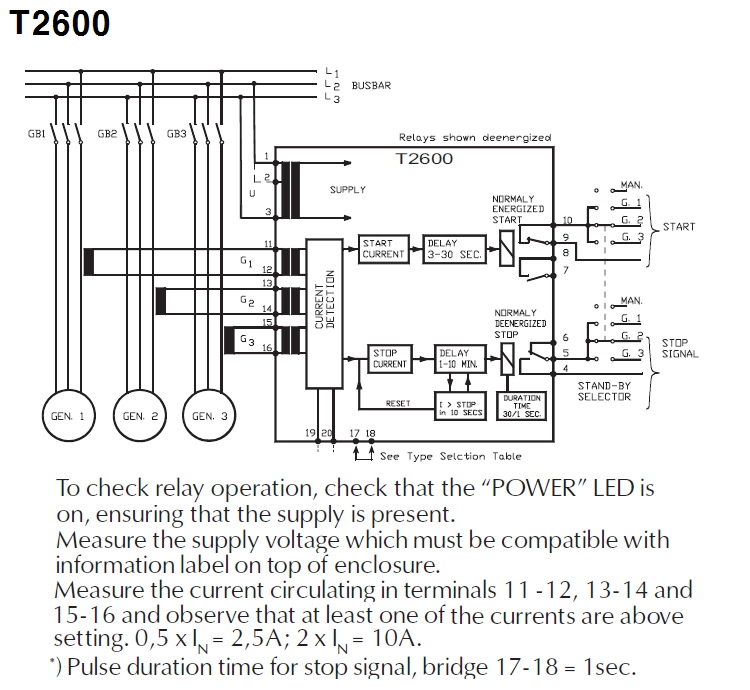

T2600  DUAL CURRENT REALY
발전기의 STOP/START에 관한 부하치를 결정합니다. 동작중인 발전기의 부하가 지정한 레벨이상 증가하면 standby발전기를 START하는 신호가 나옵니다. 만약 지정한 레벨이하로 감소하면 동작중인 발전기중의 하나가 멈추도록 STOP신호가 나옵니다. 하나의 UNIT으로 세대의 발전기에 설치되어 쓸수 있으며 확장할 수 있습니다.

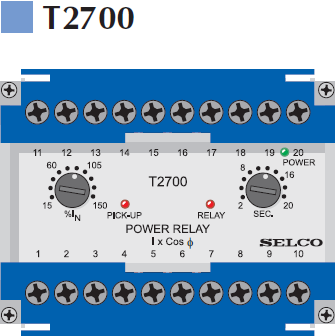

T2700  OVER LOAD RELAY
유효전력을 감시하여 지정한 레벨을 초과하면 OUTPUT RELAY가 설정시간이후에 동작합니다.

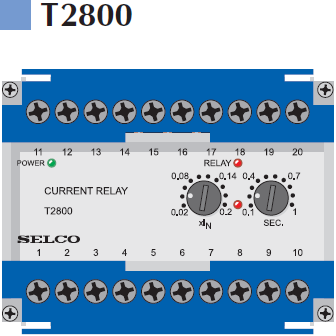

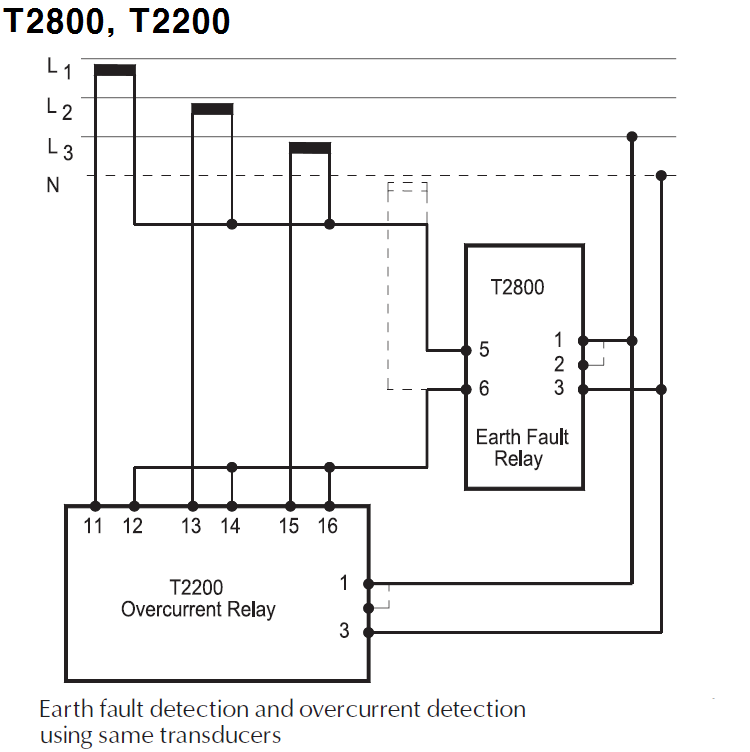

T2800  OVER CURRENT -EARTH FAULT RELAY
접지이상이나 과전류의 검출 RELAY로서 광범위하게 쓰입니다. 보호,감시,통제를 위해 넓은 설정 범위를 가집니다. RELAY는 전류의 크기를 검출하고 설정치를 초과하면  OUTPUT RELAY가 동작합니다.

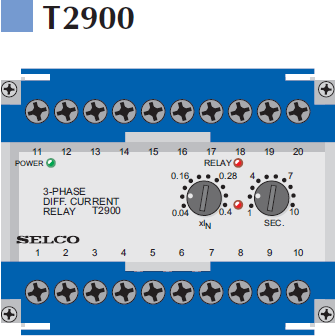

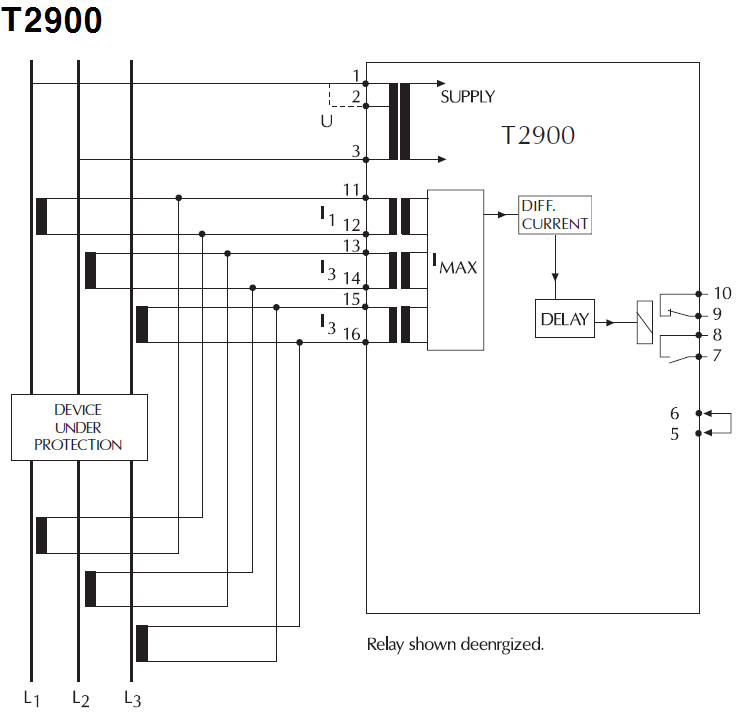

T2900  Differential relay
차단기 양단의 전류에 차이가 발생하면 동작하는 relay입니다.

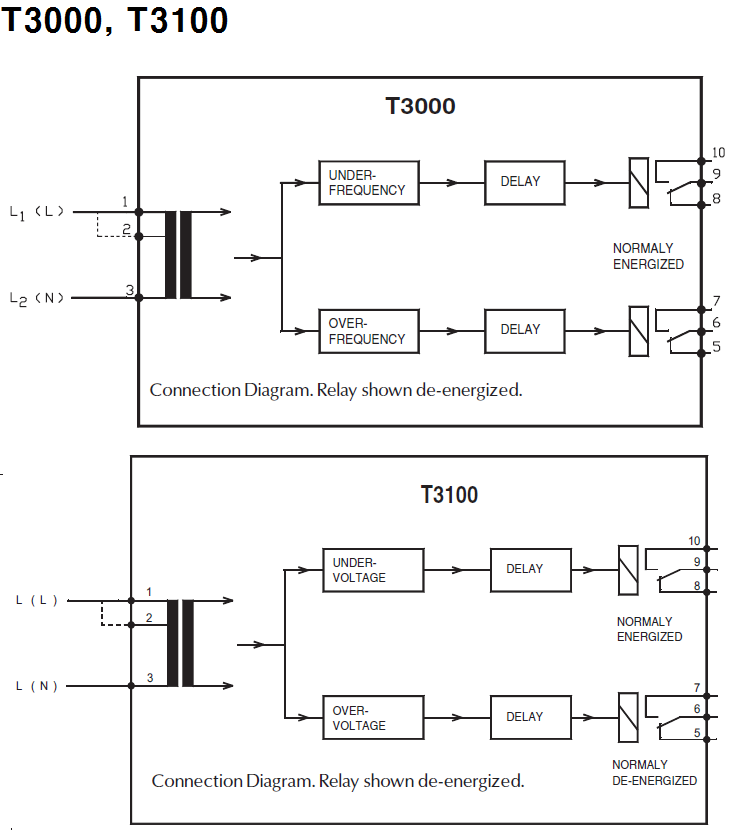

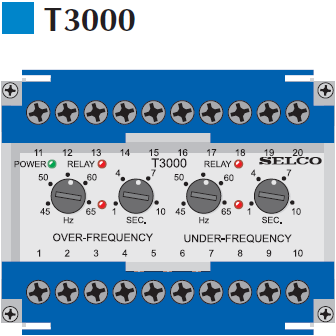

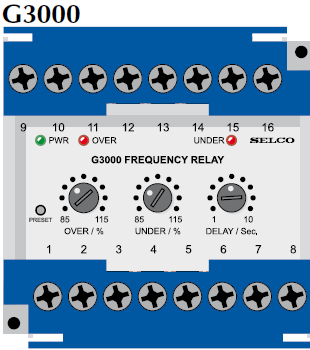

T3000 G3000  FREQUENCY RELAY
발전기,BUSBAR, 배전SYSTEM의 주파수를 효과적으로 감시하며 under frequency relay와 over frequency relay가 같이 내장되어 있습니다.

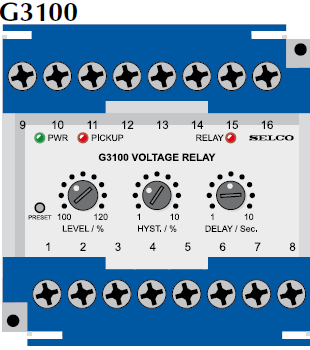

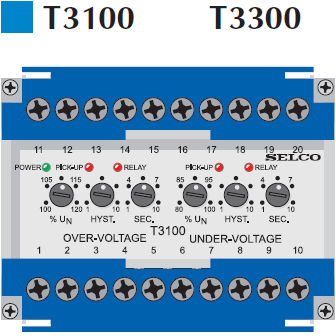

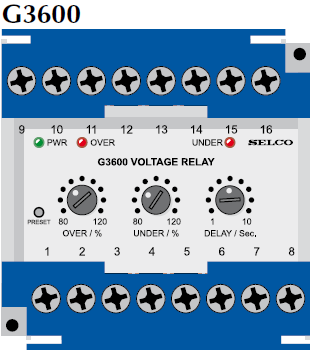

T3100 T3600 G3100 G3600  VOLTAGE RELAY
발전기,BUSBAR, 배전SYSTEM의 전압을 효과적으로 감시하며 UNDER VOLATAGE relay와 OVER VOLTAGE relay가 같이 내장되어 있습니다.

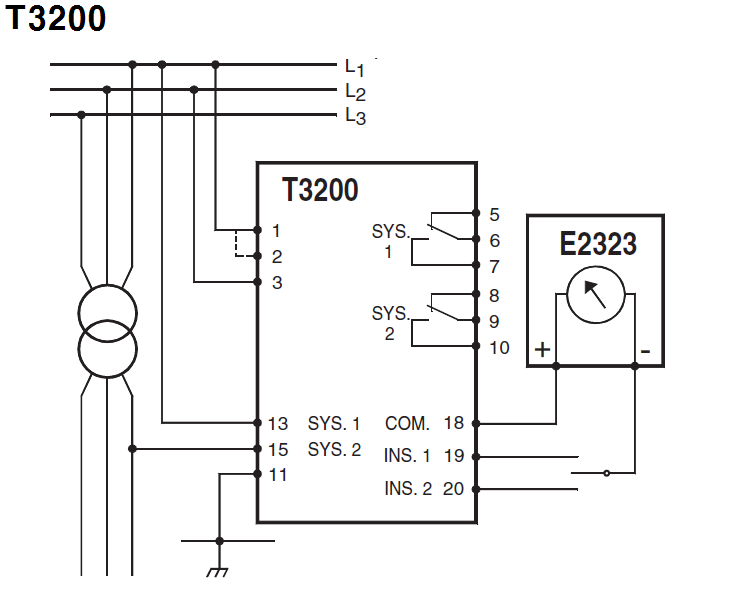

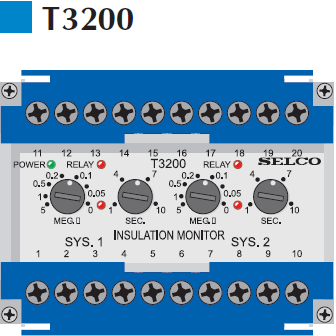

T3200  INSULATION MONITOR
선박에서 3상절연NETWORK의 절연을 계속적으로 감시합니다. RELAY는 전기적으로 분리되어있는 BUSBAR와 LIGHTING SYSTEM, 혹은 두개의 BUSBAR SYSTEM을  계속적으로 감시합니다. ALARM목적으로 2개의 OUTPUT RELAY를, 계기표시용으로 2개의 ANALOG OUTPUT을  가지고 있습니다.

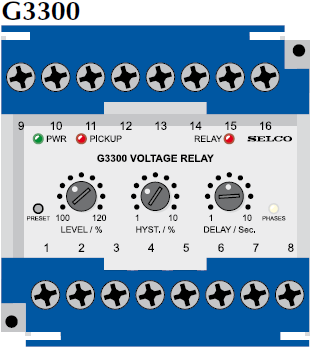

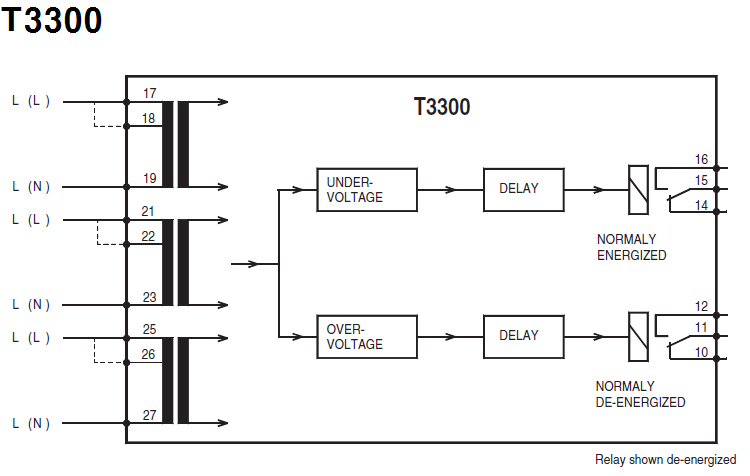

T3300  G3300 VOLTAGE RELAY(3P)
발전기,busbar,배전시스템의 전압을 효과적으로 감시합니다. under voltage time delayed기능과 over voltage time delayed기능이 있으며  각 기능마다 하나의 relay가 있습니다.

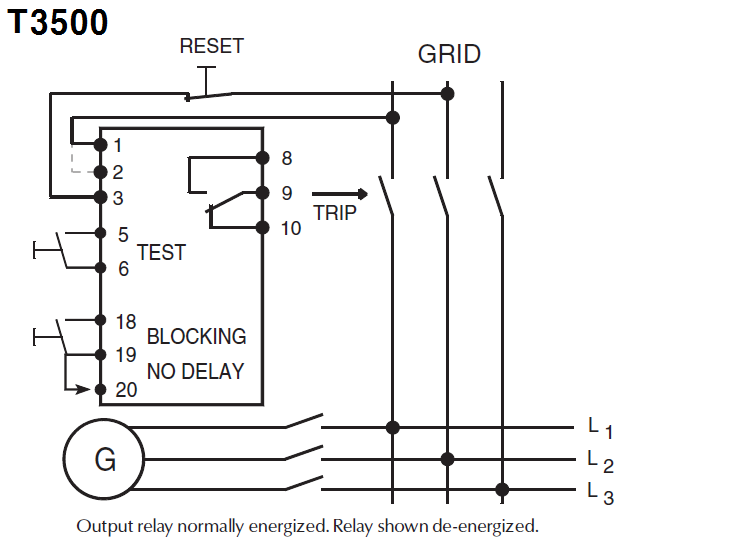

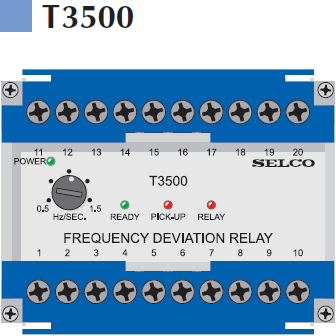

T3500  FREQUENCY DEVIATION RELAY
발전기와 병렬로 가동되고 있는 GRID내에서의 주파수의 편차를 계속적으로 감시합니다. GRID가 연결된 상태라면 SYSTEM 주파수는  안정적이지만,  만약 GRID가 없어지면 주파수 변화를 감지하여 SYSTEM BREAKER를 TRIP하도록 합니다.

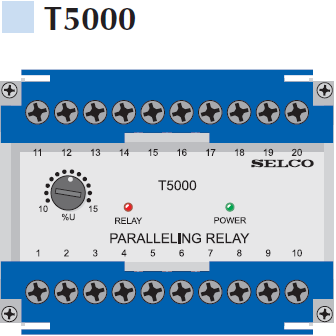

T5000  PARALLRLING RELAY  ( SYNCHRO CHECK RELAY )
발전기를 busbar에 SYNCHRONIZING하는 중에,  전압차,위상차,주파수차가 안전한 범위내에 있다면 접접신호를 발생합니다.
